Levas de cierre
Leva acodada y leva plana · cuadradillo 6×6, 7×7 y 8×8

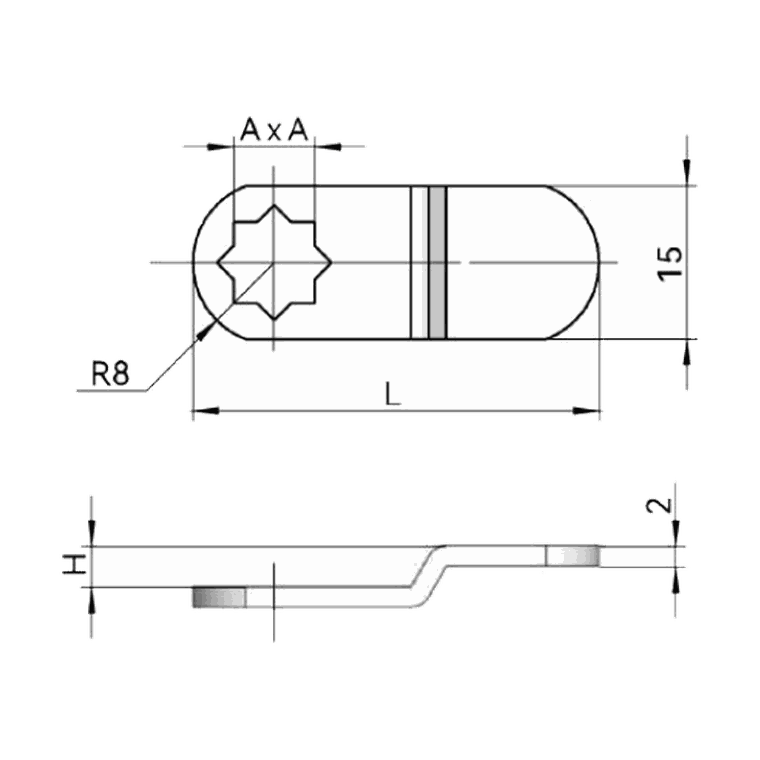

Levas de accionamiento para cerraduras de leva, en ejecución plana o acodada. El cuadradillo central encaja en el eje de la cerradura y el extremo redondeado R8 hace de pestillo contra el marco del mueble. La ejecución acodada salva el desnivel entre la puerta y el cuerpo del armario mediante la cota H.
Características
- ANCHO 15 mm.
- ESPESOR 2 mm.
- RADIO DE EXTREMO R8.
- CUADRADILLO 6 × 6, 7 × 7 y 8 × 8 mm.
- MEDIDAS Otras longitudes y acodados, bajo pedido.
Diferencias entre modelos
- Ejecución plana o acodada según el rebaje de la puerta.
- Cuadradillo A × A de 6×6, 7×7 u 8×8 mm según la cerradura.
- Longitud L de la leva y, en la acodada, altura del acodado H.
Referencias y variantes
| EJECUCIÓN | A × A | L (MM) | H (MM) |
|---|---|---|---|
| Leva acodada | 8 × 8 | 30 · 35 · 40 · 45 · 50 · 55 | 2 · 4 · 6 · 8 · 10 · 12 |
| Leva acodada | 7 × 7 | 30 · 35 · 40 · 45 · 50 · 55 | 2 · 4 · 6 · 8 · 10 · 12 |
| Leva acodada | 6 × 6 | 30 · 35 · 40 · 45 · 50 · 55 | 2 · 4 · 6 · 8 · 10 · 12 |
| Leva plana | 8 × 8 | 20 · 25 · 30 · 35 · 40 · 45 | — |
| Leva plana | 7 × 7 | 20 · 25 · 30 · 35 · 40 · 45 | — |
| Leva plana | 6 × 6 | 20 · 25 · 30 · 35 · 40 · 45 | — |
